Anwendungen
Bespiele zur Anwendung unserer Pass- und Distanzscheiben
Bei den ersten beiden Beispielen kommen schmale Passscheibenreihe mit geringer Ringbreite zum Einsatz. Diese ermöglichen bzw. erweitern den Einsatz für einen axialen Toleranzausgleich z.B. bei:
- Dünnringlagern der Reihe 618xx und 619xx (Bild 1)
- Kegelrollenlager- Außenringen (Bild 2)
- Außenringen von Pendelkugel- und Pendelrollenlagern
- Distanzhülsen auf Wellen und in Bohrungen, bei denen ein Überstand herkömmlicher Passscheiben unerwünscht ist
- vielen anderen Anwendungen

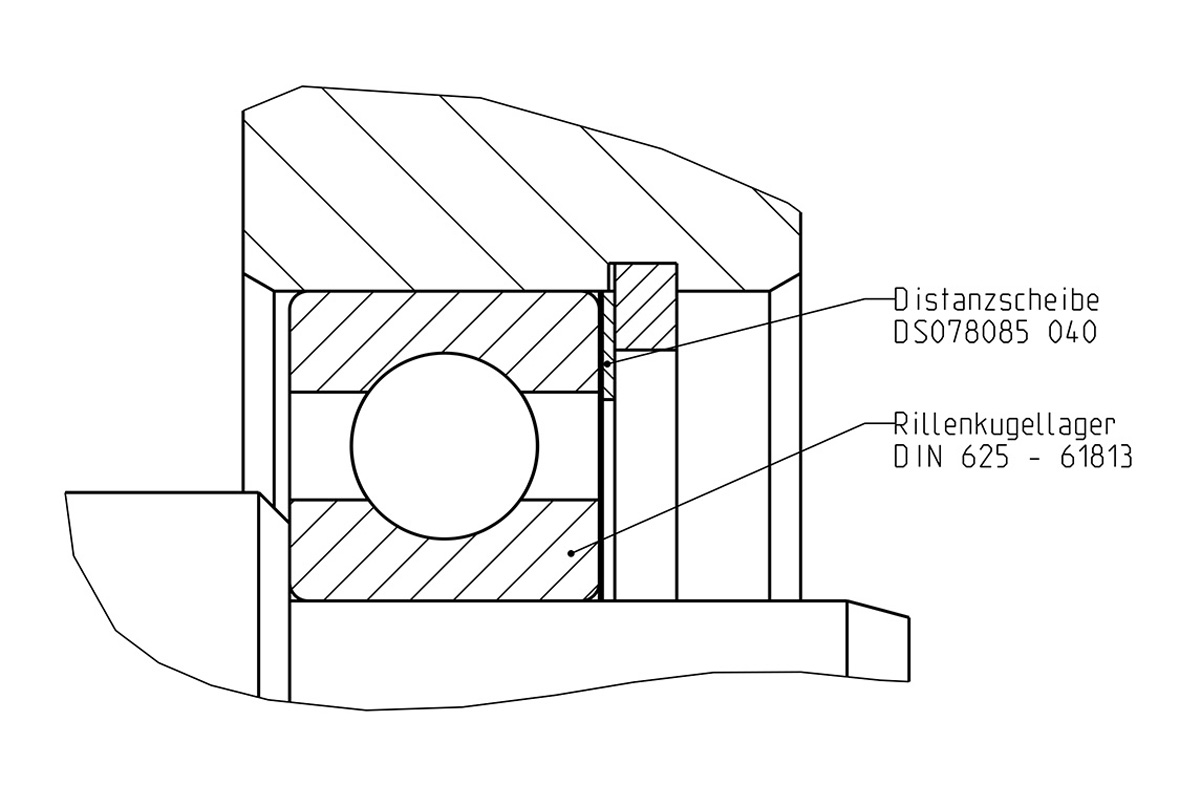

Dünnringlager
Schmale Distanz- bzw. Passscheiben ermöglichen einen Axialspielausgleich bei Dünnringlagern. Bei Passscheiben nach DIN 988 würden beim dargestellten Beispiel die Scheiben aufgrund ihrer Breite am Lagerinnenring schleifen.

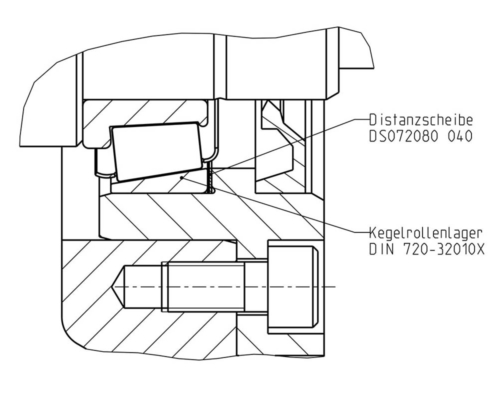

Kegelrollenlager
Schmale Distanz- bzw. Passscheiben ermöglichen auch einen Axialspielausgleich bei zahlreichen Außenringen von Kegelrollenlagern. Bei Passscheiben nach DIN 988 würden beim dargestellten Beispiel die Scheiben aufgrund ihrer Breite am Lagerkäfig schleifen.
Die hier aufgeführten beiden Anwendungen sind Beispiele für den Einsatz besonderer Distanzbleche.
Im Anwendungsfall (Bild 3) kann durch die Kombination von vier verschiedenen Distanzblechdicken ein Vorrichtungsfuß im Bereich von 0,00 bis 0,45 mm in 0,05 mm – Schritten justiert werden.

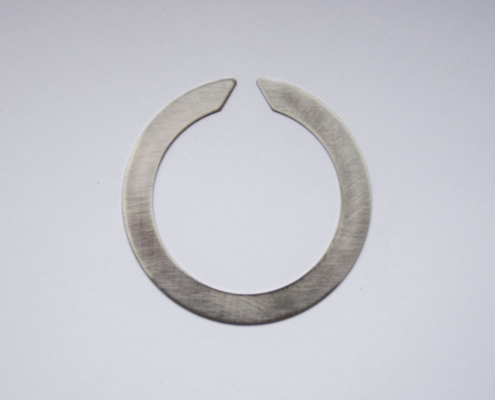

Durch den Einsatz offener Distanzscheiben aus Federstahl (Bild 4) kann das Axialspiel einer Welle eingestellt werden. Mit üblichen Distanz- bzw. Passscheiben hätte eine aufwändige Demontage angrenzender Bauteile erfordert.
Vorrichtung
Im folgenden Beispiel kann durch die Kombination von vier verschiedenen Distanzblechdicken ein Vorrichtungsfuß im Bereich von 0,00 bis 0,45 mm in 0,05 mm – Schritten justiert werden. Die Beschriftung der unterschiedlichen Blechdicken vereinfacht den Justiervorgang, der bei dieser Anwendung bei jeder Umrüstung vorgenommen werden muss.
Lenksäule
Bei Instandhaltungsarbeiten diverser Baumaschinen muss das Lenkspiel neu eingestellt werden. Damit zur Beilage typischer Passscheiben eine aufwendige Demontage angrenzender Bauteile vermieden werden kann, kommen bei dieser Anwendung offene Distanzscheiben aus einem Federstahl zum Einsatz.
offene Distanzscheibe während Montage
offene Distanzscheibe montiert
